БОП-1М-3 барометр

БОП-1М-3 барометр образцовый переносной

Барометр образцовый переносной БОП-1М-3 предназначен для измерения абсолютного давления воздуха в том числе атмосферного давления. Барометр образцовый переносной БОП-1М-3 применяют в качестве рабочих эталонов абсолютного давления 1 разряда при поверке рабочих эталонов 2 и 3 разрядов и РСИ, измеряющих абсолютное давления.

Барометры БОП-1М применяются в лабораториях авиационной промышленности и в гидрометеослужбе. Принцип действия барометра БОП 1М-3 основан на использовании термостатированного вибрационно-частотного измерительного преобразователя давления, выполненного на базе тонкостенного цилиндрического резонатора и предназначенного для преобразования абсолютного давления в частоту.

Барометр БОП-1М-3 представляет собой прямоугольную конструкцию, во внутреннем объеме которой размещены измерительный преобразователь давления, блок питания, частотный преобразователь на базе микроконтроллера и узел индикации. Выходная частота измерительного преобразователя давления, преобразованная частотным преобразователем в цифровой код, поступает в микроконтроллер, который вычисляет значение измеренного давления, формирует сигналы, управляющие работой функциональных узлов всего барометра, осуществляет хранение в постоянном запоминающем устройстве основной программы и коэффициентов аппроксимации градуировочных характеристик датчика давления.

Для визуального отображения значений измерительного давления барометр имеет шестиразрядный жидкокристаллический индикатор. На индикатор также выводятся поправки шкалы давления, вводимые в режиме калибровки, информация самоконтроля барометра.

Помимо визуального считывания информации барометр также формирует цифровой код измеренного значения давления для передачи его по линиям интерфейсной связи RS-232.

Барометр БОП-1М разработан в трех модификациях:

- БОП-1М-1
- БОП-1М-2
- БОП-1М-3

Технические характеристики барометра БОП-1М-3

Параметры		БОП-1М-3
Диапазон измерения давления, кПа		0,5…280
Предел допускаемой погрешности, Па	±10 Па	*
Межповерочный интервал	1 год
Диапазон рабочих температур, °С	5...50
Дискретность индикации, Па, не хуже	1
Время готовности, мин.	60
Выходной интерфейс	RS-232
Визуальная выходная информация	ЖК-индикатор 6 разрядов
Единицы измерения	гПа, мм рт.ст.
Напряжение питания	220В, 50 Гц
Габариты, мм	251х200х86
Масса, кг, не более	2,5

* ±10 Па в диапазоне 0,5 – 110 кПа и ±0,01% от измеряемого значения в диапазоне 110 – 280 кПа.

Комплект поставки барометра БОП-1М-3:

- ИКЛВ.406525.001 барометр рабочий сетевой БОП-1М-3 - 1 шт.
- 6Г5.064.005 блок коррекции (поставляется по требованию заказчика) - 1 шт.
- ГЕО.364.160 ТУ вилка РП15-9ШВКВ - 1шт.
- ОЮО.480.003 ТУ вставка плавкая ВП1-1 1А 250В - 3шт.
- упаковка - 1шт.
- ИКЛВ.406525.001 ФО формуляр - 1 экз.
- ИКЛВ.406525.001 РЭ руководство по эксплуатации - 1 экз.
- ИКЛВ.406525.001 Д52 методика поверки (приложение "А" к руководству по эксплуатации. Поставляется по требованию в поверочные органы) - 1 экз.

Межповерочный интервал барометра БОП-1М-3 - 1 год.

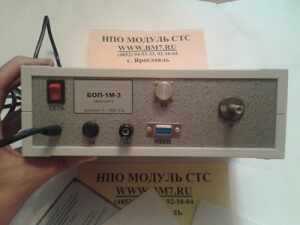

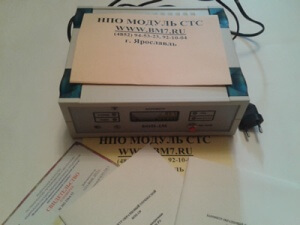

Барометр БОП-1М-3

БОП 1М 3

Цена*, руб: по запросу - info@npk-modul.ru

*Стоимость зависит от количества и условий доставки (доставка может быть включена в стоимость продукции или оплачиваться отдельно).
Технические характеристики некоторых приборов и комплектующих, а также комплект поставки могут быть изменены.
В случае снятия с производства прибора, с определенной маркировкой, по возможности предлагаем аналогичную модель.
