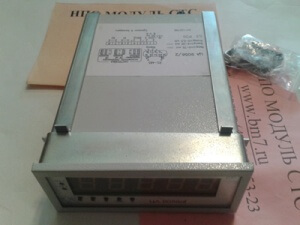

ЦА 9056 преобразователь


ЦА 9056 преобразователь измерительный постоянного тока с индикацией, с цифровым и аналоговым выходом.

Преобразователь ЦА 9056Назначение: Измерительные цифровые преобразователи  ЦА 9056 предназначены для линейного преобразования действующего значения постоянного тока в унифицированный выходной сигнал постоянного тока, передачи результатов измерения с использованием порта RS-485, измерения и отображения результатов измерения на пятиразрядном семисегментном светодиодном индикаторе с учетом коэффициента преобразования первичных цепей.

ЦА 9056ЦА-9056

Область применения  ЦА 9056: АСУ ТП энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерских объектов электроэнергетики.

 Преобразователь  ЦА9056

Пределы допускаемой основной погрешности
±0,5%
Перегрузочная способность по напряжению
1,5 крат
Перегрузочная способность по току
до 20 крат
Длительность каждой перегрузки, с
от 0,5 до 10 крат
Условия эксплуатации
при t= от -10°С до+50°С
и отн. вл.до 80%
Время установления рабочего режима, мин.,не более
3,0
Мощность, потребляемая от измеряемой цепи, В*А, не более
0,1
Мощность, потребляемая от цепи питания В*А не более,
8,0
Питание приборов осуществляется от сети переменного тока, В
220
Высота символа индикатора, мм
20
Габаритные размеры
134*201*60

Масса, кг

1,6

 Преобразователь  ЦА9056

Тип и моди фикация прибора
Диа пазоны измерений. входного сигнала
Диа пазон выход ного анало гового сигнала, мА
Диа пазон сопротивл. нагрузки, кОм
Диа пазон пока заний отсчетного устройства
Нали чие порта
RS-485
Нал ичие двух встр. реле
ЦА 9056/1
4-20 мА
0-5
0-3,0







От О до К*АВх
































да








да




0-20 мА
0-75 мВ*
±5мА
0-2,5-5
±20мА
±75мВ
±20мА
±5
±75мВ*
ЦА 9056/2
0-5 мА
4-20
0-0,5





0-20 мА
0-75 мВ*
±5мА
4-12-20
±20мА
±75мВ*
ЦА 9056/3
4-20 мА
0-5
0-3,0







0-20 мА
0-75 мВ*
нет











±5мА
0-2,5-5
±20мА
±75мВ
±20мА
±5
±75мВ*
ЦА 9056/4
0-5 мА
4-20
0-0,5





0-20 мА
0-75 мВ*
±5мА
4-12-20
±20мА
±75мВ*
ЦА 9056/5
4-20 мА
0-5
0-3,0







нет



























да













0-20 мА
0-75 мВ*
±5мА
0-2,5-5
±20мА
±75мВ
±20мА
±5
±75мВ*
ЦА 9056/6
0-5 мА
4-20
0-0,5





0-20 мА
0-75 мВ*
±5мА
4-12-20
±20мА
±75мВ*
ЦА 9056/7
4-20 мА
0-5
0-3,0







нет













0-20 мА
0-75 мВ*
±5мА
0-2,5-5
±20мА
±75мВ
±20мА
±5
±75мВ*
ЦА 9056/8
0-5 мА
4-20
0-0,5





0-20 мА
0-75 мВ*
±5мА
4-12-20
±20мА
±75мВ*
ЦА 9056/9

4-20 мА0-20 мА
0-75 мВ*
±5мА
±20мА
±75мВ
±75мВ*

-



-



да

да
ЦА 9056/10
нет
ЦА 9056/11
нет

да
ЦА 9056/12
нет

Примечание  ЦА9056:

1. * - от наружного шунта;
2. К-коэфициент преобразования первичных цепей;
3. Авх - верхнее значение диапазона измерений входного сигнала.

Пример для заказа: ЦВ 9056/1; Iвх=0-20 мА;


ЦА9056 преобразователь


Цена*, руб: по запросу - info@npk-modul.ru

*Стоимость зависит от количества и условий доставки (доставка может быть включена в стоимость продукции или оплачиваться отдельно).
