Тензодатчик стальной консольного типа BSS
Модификации тензодатчиков типа BSS:
- BSS-500L (нагрузка 500 kgf)
- BSS-1 (нагрузка 1tf)
- BSS-2 (нагрузка 2tf)
- BSS-3 (нагрузка 3tf)
- BSS-5 (нагрузка 5tf)
• OIML C3 (OIML R60)
• IP 67
Материал
Нержавеющая сталь
Кабель
4-х жильный в ПВХ оплетке
Mounting Accessory
BSS-TW
Опции
¤ OIML C3
¤ Ex s II T4
Технические характеристики тензодатчиков серии BSS (BSS-500 L, BSS-1, BSS-2, BSS-3, BSS-5)
Класс точности |
D3 |
C3 |
Номинальная нагрузка, kgf |
500, 1tf, 2tf, 3tf, 5tf |
|
РКП номинальный, мВ/В |
2 ± 0.005 |
|
Нулевой сигнал мВ/В |
0 ± 0.02 |
|
Общая ошибка, % |
0.03 |
0.025 |
Повторяемость, % |
0.01 |
0.01 |
Ползучесть (30 мин), % |
0.03 |
0.017 |
Температурный дрейф нуля, %/10°C |
0.028 |
0.014 |
Температурный дрейф сигнала, %/10°C |
0.014 |
0.011 |
Напряжение питания номинальное, В |
10 |
|
Напряжение питания максимальное, В |
15 |
|
Сопротивление входное, Ом |
350 ± 3.5 |
|
Сопротивление выходное, Ом |
350 ± 3.5 |
|
Сопротивление изоляции, МОм |
> 2,000 |
|
Температурный диапазон с компенсацией температурного дрейфа, °C |
-10 to + 40 |
|
Эксплуатационный температурный диапазон, °C |
-30 to + 80 |

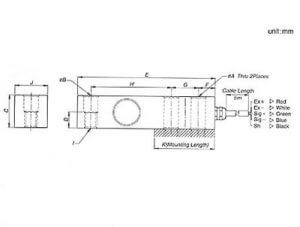

Размеры
Модель |
BSS 500L |
BSS 1 |
BSS 2 |
BSS 3 |
BSS 5 |
Нагрузка |
500 kgf |
1tf |
2tf |
3tf |
5tf |
A |
13.5 |
20 |
|||
B |
13.5 |
20 |
|||
C |
31.7 |
38.1 |
|||
D |
15.8 |
19.1 |
|||
E |
130 |
171.5 |
|||
F |
15.8 |
19.0 |
|||
G |
25.4 |
38.1 |
|||
H |
76.2 |
95.3 |
|||
I |
M12 x 1.75 |
M18 x 1.5 |
|||
J |
37.7 |
38.1 |
|||
K |
52 |
76.2 |
Крепление
Нагрузка |
Hexagon head - Bolt |
Момент затяжки |
|
|
|
500 kgf-2tf |
M12 x 1.75(10.9) |
100 Nm |
|
|
|
3tf - 5tf |
M18 x 1.5(10.9) |
350 Nm |
